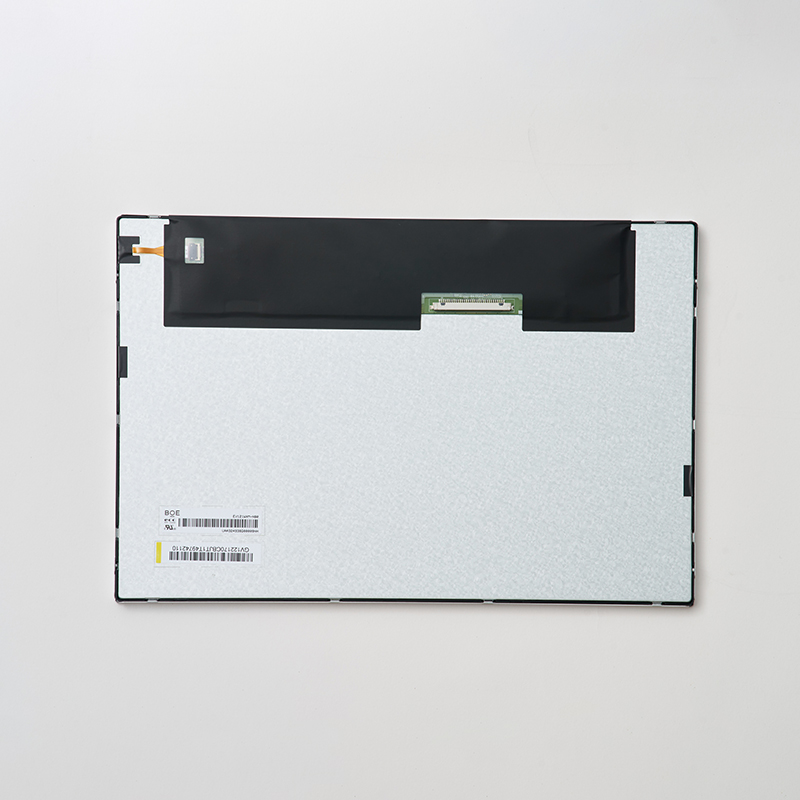

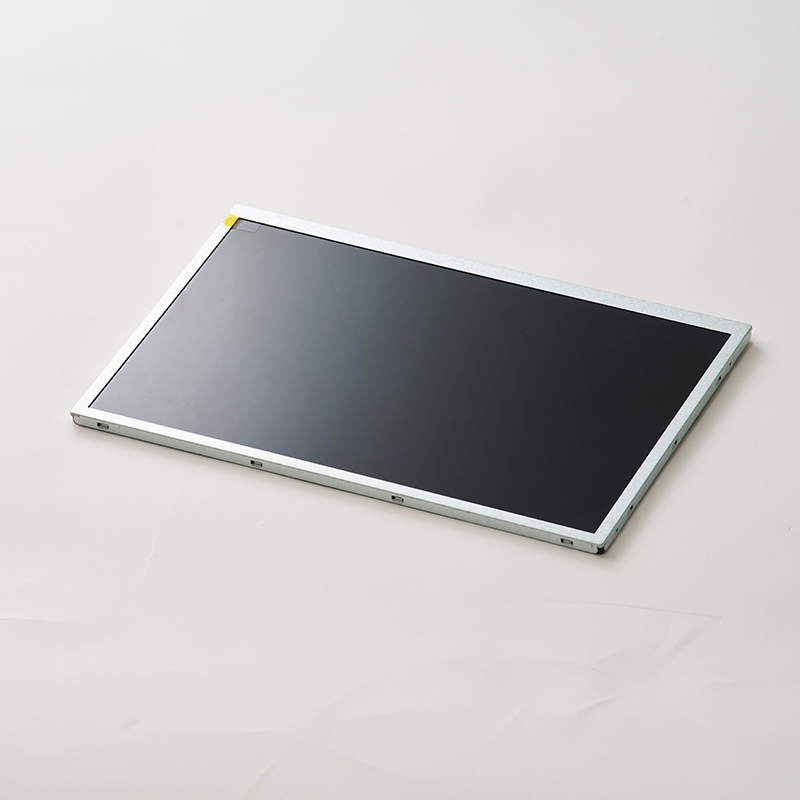

ЖК-модуль BOE (IPS TFT) с диагональю 12,1 дюйма и разрешением 1280×800; предназначен для медицинских дисплеев, промышленных мониторов, защищенных экранов и человеко-машинных интерфейсов (HMI). Отличается широкими углами обзора, высокой яркостью (450 кд/м²), интерфейсом LVDS и широким диапазоном рабочих температур: от -20 до +70 °C.
EV121WXM-N80 — это 12,1-дюймовый цветной ЖК-модуль с активной матрицей TFT, использующий аморфный кремниевый TFT (тонкопленочный транзистор) в качестве активного переключающего устройства. Модуль имеет активную область размером 12,1 дюйма по диагонали с разрешением WXGA (матрица из 1280 пикселей по горизонтали и 800 пикселей по вертикали). Каждый пиксель разделен на красные, зеленые и синие точки, расположенные вертикально, и модуль может отображать 16,7 млн пикселей (6/8-бит). Модуль использует технологию ADS (IPS) с режимом Normally Black, обеспечивая широкие углы обзора 85°/85°/85°/85° и высокий коэффициент контрастности 1000:1. Он оснащен светодиодной подсветкой WLED для стабильного и долговечного освещения и использует интерфейс LVDS (1 канал, 6/8-бит) для надежной передачи сигнала.
| Тип ЖК-дисплея | РЕКЛАМА (IPS) | Отображение цвета | 16,7 МБ (6/8-бит) |
| Угол обзора | 85/85/85/85 (Тип.) | Рабочая температура | -20~+70℃ |
| Температура хранения | -30~+80℃ | Размер модуля | 12,1 дюйма |
| Активная площадь (Ш×В) | 262,656×164,16 мм | Количество точек | 1280×800 точек |
| Коэффициент контрастности | 1000:1 (тип.) | Напряжение питания | 3,3 В |
| Габаритные размеры | 278×184×9,91 мм | Подсветка | WLED, 50 000 часов |
| Световой поток LCM | 450 кд/м² | Интерфейс | LVDS (1 канал, 6/8 бит) |

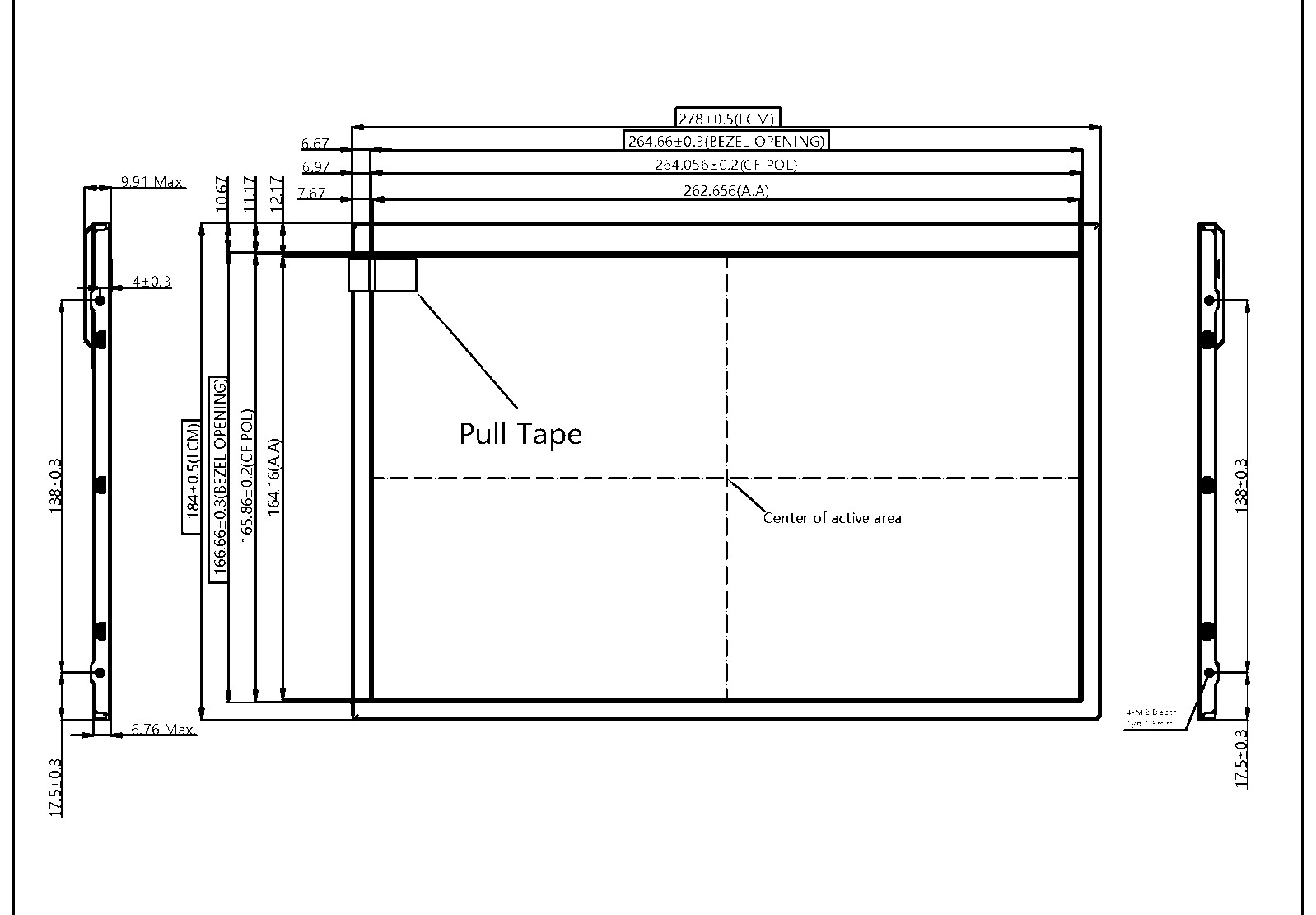

Технический чертеж
12,1-дюймовый ADS/IPS TFT-LCD модуль BOE с разрешением WXGA (1280×800) и соотношением сторон 16:10, подходящий для интерфейсов с большим объемом информации.
Технология ADS (IPS) с режимом Normally Black обеспечивает сверхширокие углы обзора 85°/85°/85°/85° и высокий коэффициент контрастности 1000:1, гарантируя стабильное качество изображения с любого ракурса.
Высокая яркость 450 кд/м² с 50% охватом цветового пространства NTSC, отображение 16,7 млн пикселей (6/8-бит) для четкого и яркого воспроизведения изображения.
Интерфейс LVDS (1 канал, 6/8 бит) обеспечивает стабильную передачу сигнала с высокой устойчивостью к электромагнитным помехам.
Светодиодная подсветка WLED с минимальным сроком службы 50 000 часов, обеспечивающая круглосуточную работу и снижающая затраты на техническое обслуживание.
Широкий диапазон рабочих температур: -20~+70℃; температура хранения: -30~+80℃, подходит для использования в медицинской, промышленной и транспортной сферах.
Соответствует требованиям RoHS
Подходит для медицинских дисплеев, промышленных мониторов, защищенных от внешних воздействий дисплеев, человеко-машинных интерфейсов.
Пожалуйста, свяжитесь с нами для уточнения наличия продукции. В большинстве случаев образцы и небольшие партии могут быть поставлены в течение 1-2 недель после подтверждения заказа. Для заказов на серийное производство срок выполнения обычно составляет от 4 до 6 недель. Доступны услуги по индивидуальной настройке, включая платы преобразования интерфейса, настройку кабелей, интеграцию емкостных/резистивных сенсорных экранов и регулировку яркости подсветки.
