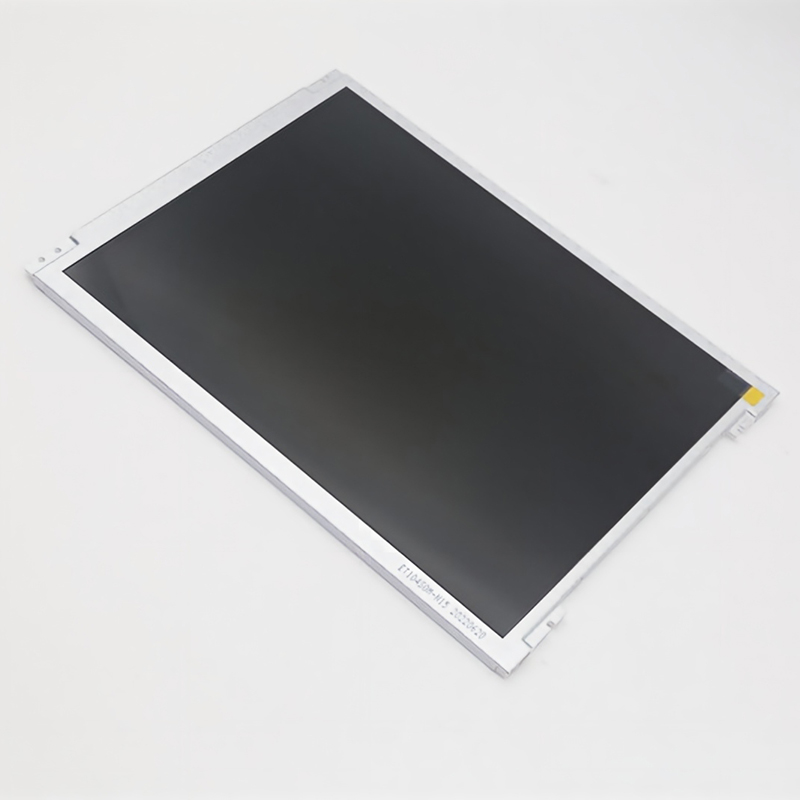

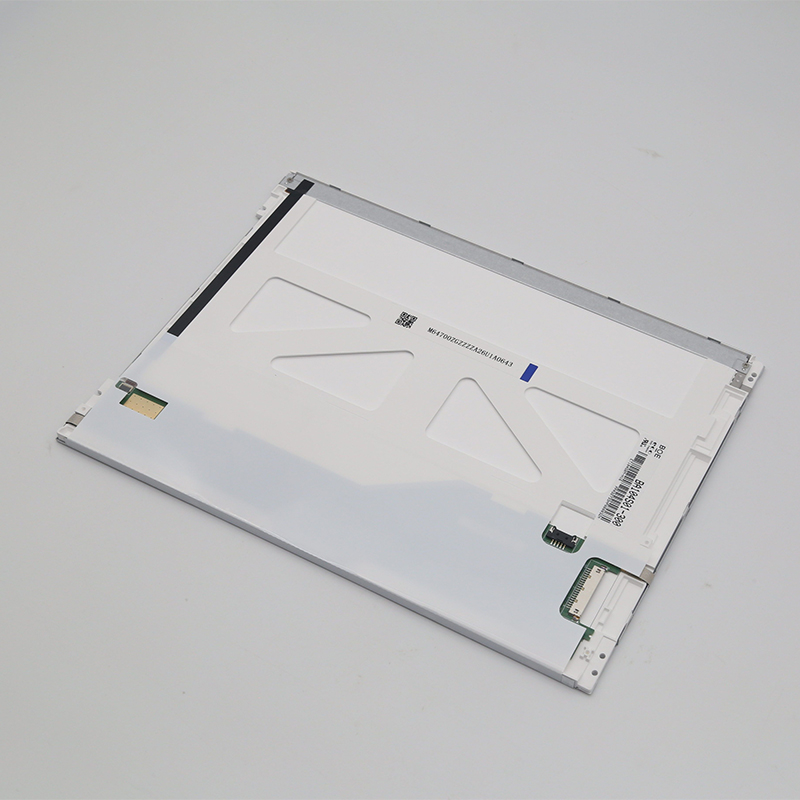

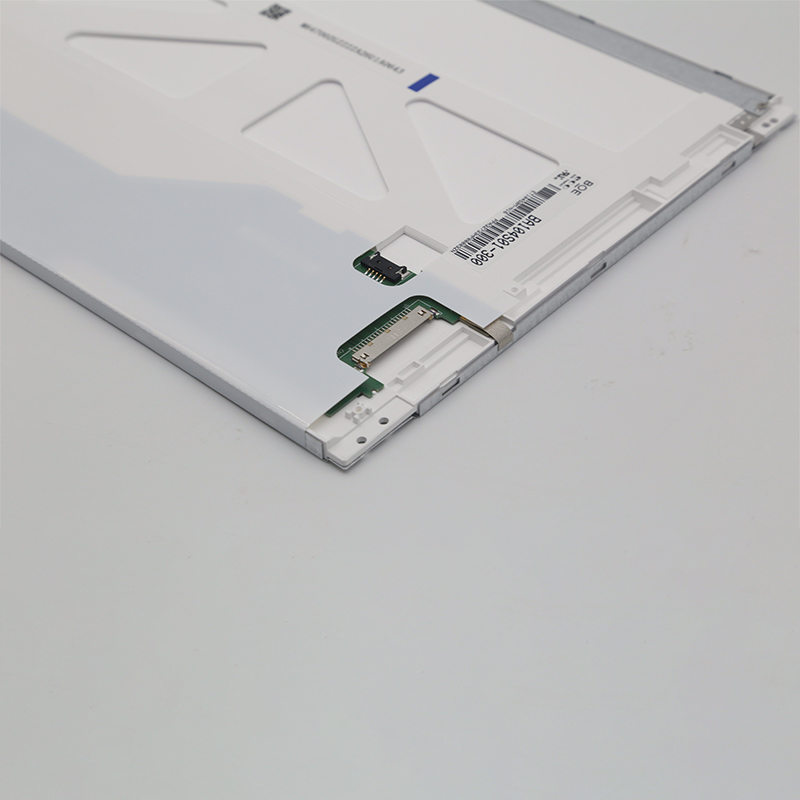

ЖК-модуль BOE (TN TFT) с диагональю 10,4 дюйма и разрешением 800×600 пикселей, предназначенный для медицинских и промышленных мониторов, систем общественного пользования и рекламных дисплеев. Отличается широкими углами обзора, высокой яркостью (350 кд/м²), наличием интерфейса LVDS и широким диапазоном рабочих температур: от -20 до +70 °C.
ET104S0M-N16 — это 10,4-дюймовый цветной активный матричный TFT-дисплейный модуль на основе BOE, использующий аморфный кремниевый TFT (тонкопленочный транзистор) в качестве активного переключающего устройства. Модуль имеет активную область размером 10,4 дюйма по диагонали с разрешением SVGA (матрица из 800 пикселей по горизонтали и 600 пикселей по вертикали). Каждый пиксель разделен на красные, зеленые и синие точки, расположенные вертикально, и модуль может отображать 16,7 млн пикселей (6-бит + FRC). Модуль использует технологию TN-панели с режимом Normally White, обеспечивая широкие углы обзора 65°/75°/80°/80° и высокий коэффициент контрастности 800:1. Он оснащен светодиодной подсветкой WLED для стабильного и долговечного освещения и использует интерфейс LVDS (1 канал, 6-бит + FRC) для надежной передачи сигнала.
| Тип ЖК-дисплея | ТН | Отображение цвета | 16,7 МБ (6-бит + FRC) |
| Угол обзора | 65/75/80/80 (тип.) | Рабочая температура | -20~+70℃ |
| Температура хранения | -30~+80℃ | Размер модуля | 10,4 дюйма |
| Активная площадь (Ш×В) | 211,2×158,4 мм | Количество точек | 800×600 точек |
| Коэффициент контрастности | 800:1 (тип.) | Напряжение питания | 3,3 В |
| Габаритные размеры | 236×176,9×5,6 мм | Подсветка | WLED, 30 000 часов |
| Световой поток LCM | 350 кд/м² | Интерфейс | LVDS (1 канал, 6 бит + FRC) |

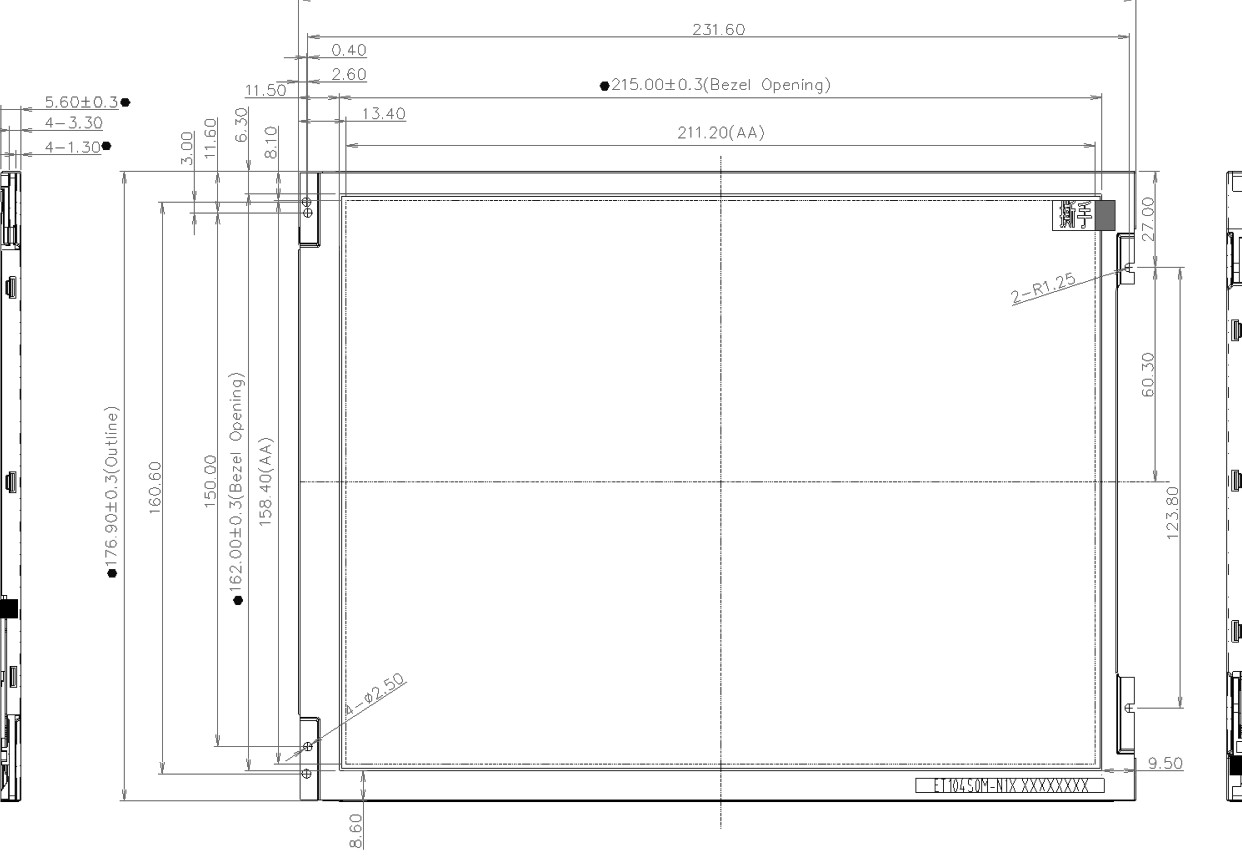

Технический чертеж
Модуль BOE 10,4-дюймовый TN TFT-LCD с разрешением SVGA (800×600) и соотношением сторон 4:3, подходящий для экономичных промышленных дисплейных приложений.
Технология TN-панелей с режимом Normally White обеспечивает надежную работу дисплея и четкое воспроизведение изображения в стандартных условиях просмотра.
Высокая яркость 350 кд/м² с 55% охватом цветового пространства NTSC, отображение 16,7 млн цветов (6-бит + FRC) для четкого и яркого воспроизведения изображения.
Интерфейс LVDS (1 канал, 6 бит + FRC) обеспечивает стабильную передачу сигнала с высокой устойчивостью к электромагнитным помехам.
Светодиодная подсветка WLED с минимальным сроком службы 30 000 часов, обеспечивающая круглосуточную работу и снижающая затраты на техническое обслуживание.
Широкий диапазон рабочих температур: -20~+70℃; температура хранения: -30~+80℃, подходит для использования в медицинской, промышленной и транспортной сферах.
Соответствует требованиям RoHS
Подходит для медицинских мониторов, промышленных мониторов, общественного транспорта, рекламы.
Пожалуйста, свяжитесь с нами для уточнения наличия продукции. В большинстве случаев образцы и небольшие партии могут быть поставлены в течение 1-2 недель после подтверждения заказа. Для заказов на серийное производство срок выполнения обычно составляет от 4 до 6 недель. Доступны услуги по индивидуальной настройке, включая платы преобразования интерфейса, настройку кабелей, интеграцию емкостных/резистивных сенсорных экранов и регулировку яркости подсветки.
